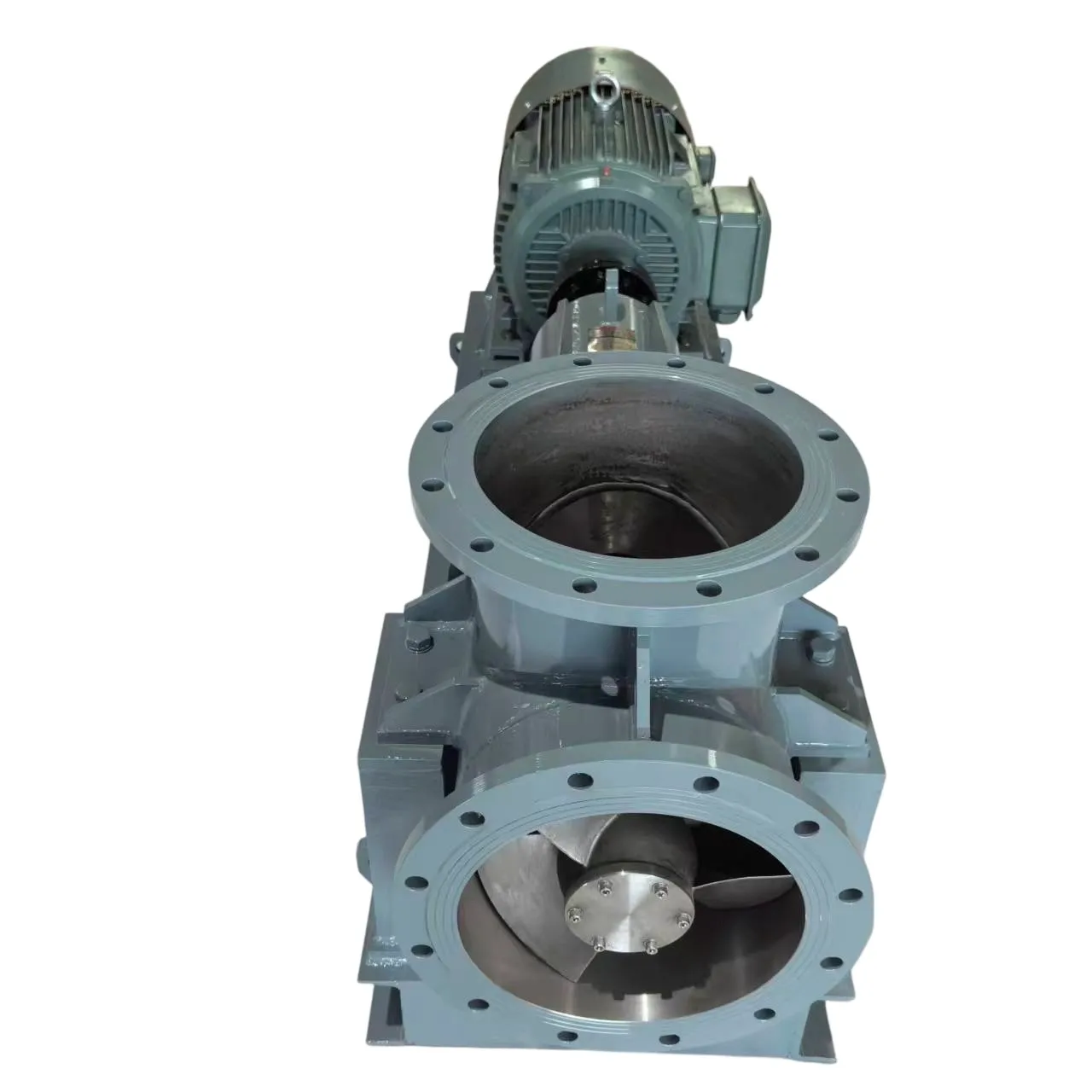

Потужний циркуляційний осіальний насос для випарника FJX

Насос примусового циркулювання випарника FJX – це осевий насос з великим об’ємом потоку та низьким напором. Він розроблений для підтримки безперервного циркулювання рідини через випарники, кристалізатори, реактори та пов’язане технологічне обладнання.

На відміну від стандартного центробіжного насоса, насос FJX переміщує велику об’єм рідини при відносно низькому напорі. Тому він добре підходить для технологічних циклів, де стабільне циркулювання, теплообмін, контроль концентрації та суспензія кристалів важливіше, ніж високий тиск вигону.

Компанія Jingjiang Xinagsu Pumps Co., Ltd. постачає насоси FJX з різними розмірами пропелерів, кутами лопатей, матеріалами, системами герметизації, приводами та варіантами монтажу. Кожен агрегат може бути вибраний відповідно до технологічної рідини та умовами експлуатації.

Діапазон продуктивності циркуляційного насоса FJX

Серія FJX охоплює широкий діапазон завдань циркулювання для випарників та кристалізаторів.

Точна модель насоса, потужність двигуна, швидкість обертання та кут лопатей залежать від необхідного потоку, опору системи, щільності рідини, вмісту твердих частинок та ліміту швидкості кінця лопатки пропелерів.

Великий потік для систем випарювання

Насос FJX використовує осевий пропелер та великий канал для потоку. Ця конструкція переміщує рідину переважно вздовж осі насоса. В результаті він може створювати високі швидкості циркулювання без генерування непотрібного тиску.

Сильне циркулювання покращує рух рідини через нагрівальні трубки та технологічні цикли. Він також може підтримувати більш стабільний теплообмін та зменшити локальні відмінності концентрації всередині випарника.

Типові завдання включають:

• Примусове циркулювання через зовнішні нагрівачі
• Циркулювання рідини в випарнику
• Циркулювання в кристалізаторі
• Циркулювання в реакторі
• Передача концентрованого розчину
• Циркулювання суспензії та шламу
• Змішування технологічної рідини

Насос слід вибирати разом з повним циркуляційним циклом, оскільки фактичний потік визначається як кривою насоса, так і опором системи.

Регульований кут лопатей та швидкість

Кут монтажу лопатей пропелерів можна регулювати для відповідності різним вимогам до потоку. Крім того, ременяні конфігурації дозволяють змінювати швидкість експлуатації за допомогою заміни шкива.

Ці методи регулювання допомагають насосу адаптуватися до змін потужності процесу, щільності рідини, концентрації твердих частинок та опору циркулювання.

Однак збільшення швидкості також збільшує потужність валу. Тому перед зміною точки експлуатації необхідно перевірити номінал двигуна та швидкість кінця лопатки пропелерів.

Гідравлічна ефективність та антикавітációs характеристики

Конструкція з низькою швидкістю задовольняє потреби процесів кристалізації та підтримує стабільне циркулювання. Вибрані моделі FJX можуть досягти гідравлічної ефективності понад 70%, залежно від розміру насоса та точки завдання.

Широкий діапазон ефективної експлуатації допомагає зменшити непотрібне споживання енергії. Тим часом, гідравлічна конструкція осевої схеми забезпечує хороші антикавітációs характеристики для систем циркулювання з обмеженим доступним напором всмоктування.

Правильний рівень рідини залишається важливим. Насос не слід запускати, коли рівень рідини в випарнику занадто низький, оскільки недостатня затирка може призвести до потрапляння пари, збільшення вібрації та перевантаження обладнання.

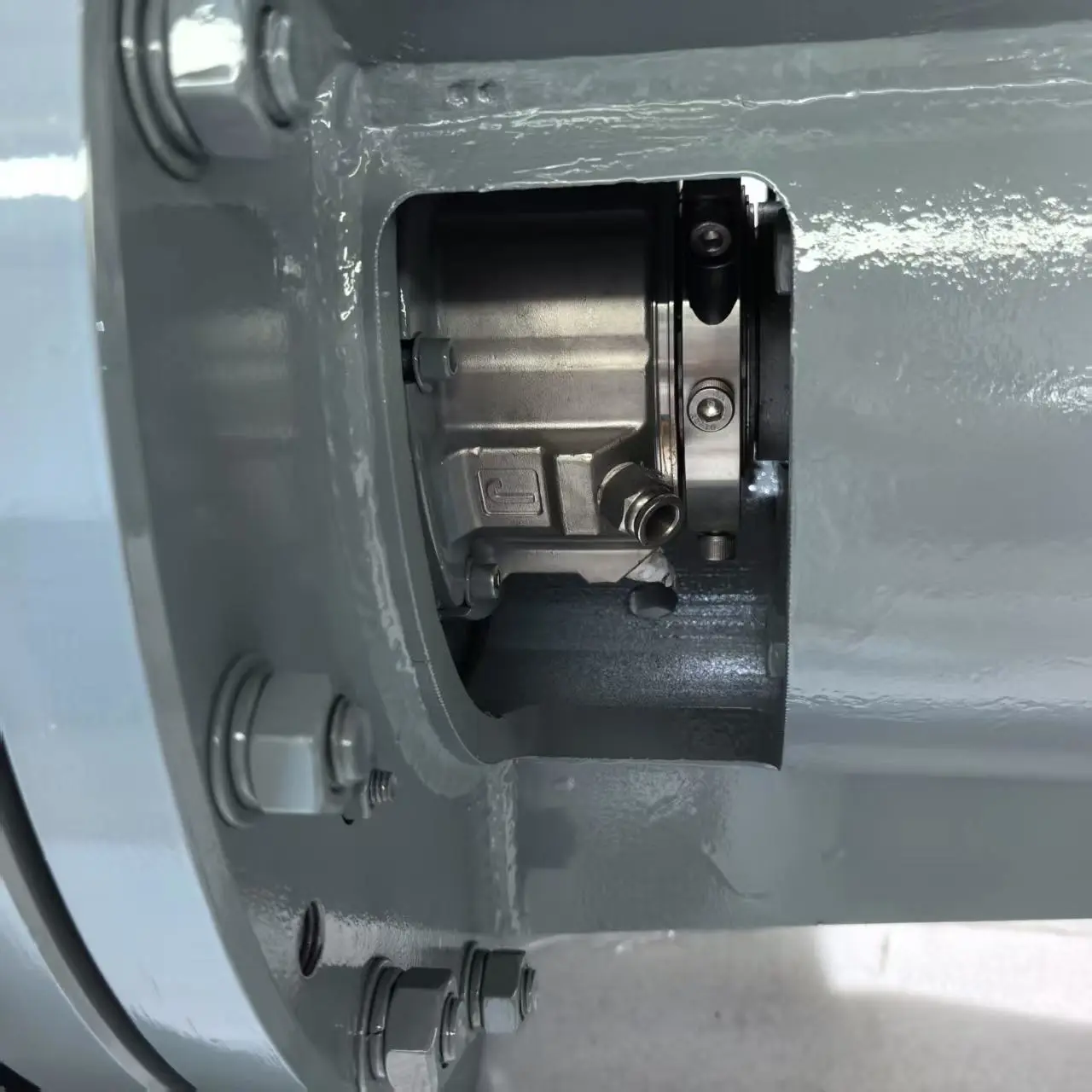

Швидкоустановлена подвійна механічна герметизація

Кристали та концентровані рідини можуть створювати складні умови навколо герметизації валу. З цієї причини насос циркулювання випарника FJX використовує швидкоустановлену подвійну механічну герметизацію.

Внутрішня камера ізоляції лабіринтного типу покращує робоче середовище герметизації. Крім того, внутрішнє промивання та герметизаційна рідина допомагають запобігти потраплянню кристалів на герметизаційні поверхні.

Ця конфігурація забезпечує:

• Кращий контроль витоку процесу
• Захист від відкладення кристалів
• Легшу перевірку та заміну герметизації
• Довший термін служби герметизації
• Підтримку безперервної експлуатації процесу

Внутрішню промивну рідину зазвичай слід підтримувати на 0,03–0,05 МПа вище тиску системи. Точний план промивання слід підтвердити відповідно до середовища.

Тяжка конструкція підшипників

Близько консольного кінця валу розміщена направляюча камера, яка допомагає зменшити вигин валу. Тим часом, корпус підшипників використовує водяні охолоджуючі рукави навколо обох місць розташування підшипників.

Тяжкі підшипники та олієве змащування забезпечують стабільну підтримку під час безперервної експлуатації. Констатний олійник також може підтримувати відповідний рівень олії.

Документований тиск входу охолоджуючої води становить 0,2 МПа. Під час експлуатації користувачі повинні регулярно моніторити стан олії, температуру підшипників, вібрацію та шум.

Варіанти матеріалів, стійких до корозії

Основні частини, що контактують з рідиною, включають корпус насоса, пропелер, задню кришку, камеру герметизації, втулку валу, захисну втулку валу, дросельне кільце та кришку пропелерів.

Варіанти матеріалів можуть включати:

• 1Cr18Ni9Ti
• 0Cr19Ni9
• 1Cr18Ni12Mo2Ti
• Нержавіюча сталь 316
• Нержавіюча сталь 316L
• 20Cb3
• Двійковий сплав CD4MCu
• Інші сумісні сплави після технічного перегляду

Вибір матеріалу повинен враховувати склад рідини, концентрацію, температуру, pH, вміст хлоридів, тверді частини та швидкість корозії. Тому клієнти повинні надати повні дані про середовище перед виробництвом.

Спеціальні конфігурації монтажу

Серія FJX доступна в кількох формах монтажу.

Підвішена конфігурація: Насос підвішений під циркуляційною трубою випарника та рухається разом з тепловим розширенням обладнання. Ця схема може усунути необхідність в великій гофровій компенсаторі та зменшити необхідну площу підлоги.

Конфігурація з пружинним основанням: Під основою насоса встановлені регульовані пружинні ящики. Вони допомагають поглинати теплові рухи та також можуть усунути необхідність в компенсаторі розширення випарника.

Вбудована конфігурація: Насос постачається без окремого зовнішнього корпусу для монтажу всередині випарника або кристалізатора з внутрішнім циркулюванням.

Жорсткі підставки та підставки на пружинній підтримці можна вибрати відповідно до проектного дизайну.

Промислові застосування

Осевий насос примусового циркулювання FJX зазвичай використовується в:

• Виробництві фосфатних добрив
• Обробці фосфорної кислоти
• Виробництві вакуумної солі
• Обробці алуміну
• Виробництві кальцієвої соді
• Системах концентрування хімічних речовин
• Кристалізаційних заводах
• Обробці легкої промисловості
• Системах циркулювання випарників
• Циркуляційних циклах реакторів

Він може обробляти технологічні рідини та суспензії, якщо правильно вибрані матеріали, герметизація, швидкість та зазор між лопатками.

Підтримка вибору виробника

Компанія Jingjiang Xiangsu Pumps Co., Ltd. може надати гідравлічне виборення, підбір кута лопатей, вибір матеріалів, конфігурацію герметизації, дизайн приводу, підбір двигуна, виготовлення основи та кастомізацію фланців.

Для точної пропозиції насоса будь ласка, надайте:

• Необхідний об’єм циркуляційного потоку
• Опір системи або необхідний напір
• Назву та концентрацію рідини
• Температуру та тиск експлуатації
• Щільність та в’язкість
• Концентрацію та розмір твердих частинок
• Конструкцію випарника або кристалізатора
• Доступний простір для монтажу
• Напруга та частота двигуна
• Необхідний стандарт фланців

З повними даними про процес, насос можна налаштувати для стабільного циркулювання, ефективної експлуатації та легшого технічного обслуговування.
